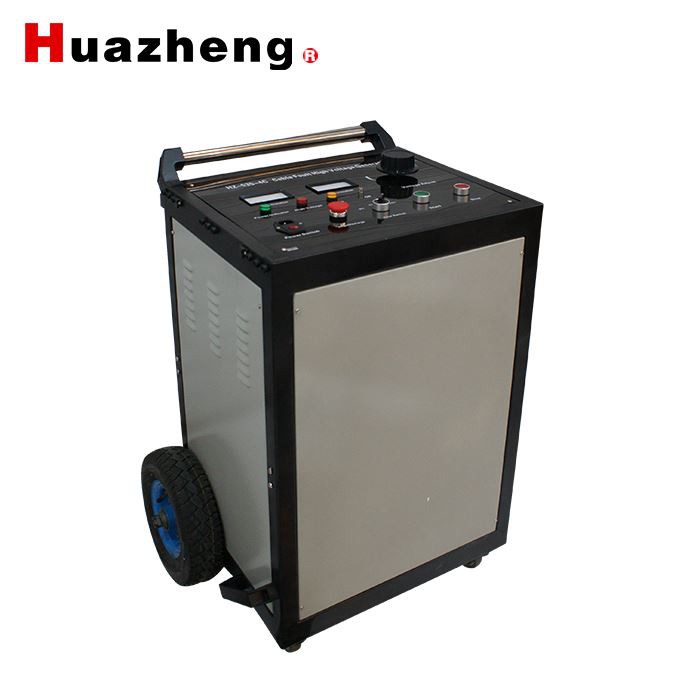

HZ-501A Localizator de defecțiuni a cablului de alimentare electrică subterană

HZ-501A Cablu de alimentare subteran Localizator de erori Pret

În principal pentru a coexista cu rezistență scăzută sau rezistență mare la defect

Defecțiune de rezistență scăzută: în cazul în care izolarea cablului este deteriorată, se poate utiliza în mod direct metoda de testare a impulsului de joasă tensiune dintr-o clasă de fază sau fază la pământ, numită scurgere de eroare de rezistență scăzută, defecțiune de rezistență scăzută. Valoarea generală a rezistenței este mai mică de o sută de ohmi. Dacă valoarea rezistenței este zero, se numește defecțiune de scurtcircuit, care este un caz special de defecțiune cu rezistență scăzută

Leakage of high impedance fault: if the cable insulating medium has been damaged and fixed channel resistance, but the fault cannot be directly used cable fault tester by "low pressure pulse measurement method" called leakage of high fault resistance, the resistance is usually in the hundreds of ohms or more. When the DC leakage voltage test is done on the spot, the leakage current value increases continuously with the increase of the DC voltage, and exceeds the standard value of the cable itself. Leakage of high resistance and low resistance fault are relatively described and there is no distinctive difference between them.

Eclipsarea defecțiunii de înaltă rezistență: Eclipsarea defecțiunii de înaltă rezistență în intervalul de tensiune de pretestare a cablului, când tensiunea de pretestare a cablului este aplicată la o anumită valoare, valoarea curentului de scurgere a cablului a crescut brusc, ceea ce depășește cu mult valoarea subiecților Valoarea standard de cablu necesară, acest tip de defecțiune se numește flashover de defecțiune de înaltă rezistență. Deși izolația cablului este deteriorată, nu a format un canal de rezistență fix.

Metoda de discriminare a caracteristicilor defecțiunii cablului de alimentare

Trei dintre caracteristicile de defecțiune ale cablului de alimentare:

(1) Judged by MΩmeter, multi meter.

(2) Judecat după rezultatul testării pre-de cablu

(3) Judecat de pre-locatorul HZ-501A a cablului de alimentare

În circumstanțe normale, rezistența scăzută, defecțiunea circuitului deschis poate fi evaluată direct de contorul de ohmi sau HZ-501A unda de testare a impulsurilor instrumentului de flashover al cablului de alimentare.

Program de testare a erorilor cablului de alimentare.

Prin aplicarea instrumentului flashover HZ-501A pentru a localiza defecțiunea cablului, sunt necesare în general următoarele proceduri:

(1) Analizați caracteristicile defecțiunii cablului și aflați despre tensiunea nominală a cablului și materialele de izolație.

(2) Using the HZ-501A Power cable Flashover instrument's impulse method to detect the cable length, and also to calibrate the radio wave speed in the fault cable.

(3) Prin selectarea metodei de testare adecvate, aplicând instrumentul de conectare a cablului de alimentare HZ-501A pentru a localiza în prealabil defecțiunea cablului.

(4) Pentru a fixa cu precizie defecțiunea cablului de alimentare, includeți traseul cablului subteran, adâncimea și localizarea punctului de defecțiune.

(5) Aplicarea metodei de analiză a toleranțelor la rezultatele testării defecțiunilor cablurilor (toleranțe de măsurare, toleranțe de transfer de viteză, toleranțe de judecată, toleranțe instrument).

Indexul de specificații principal al sistemului

1) Platforma operațională cu un singur cip, metoda operațională cu ecran tactil-:

2）System functions: Fault distance measurement,Fault locating,transmission speed test,fault resistance,Power cable route tracing,buried depth detection etc

3）Detecting method: Low voltage impulse,Flash over method,Audio frequency method,Acoustic magnetic synchronous method,Valley value method,Peak method,Electromagnetic induction etc.

4）Display control: Flashover instrument: 8inchesindustrialgrade LCD, Battery inside, can workfor6 hours continually; others are Pointer table display

5）Detection range: testing distance: 30km, detection depth: 2-5m

6）Measurement accuracy: Pre-testing tolerances: ±10m (absolute value) or 1 percent (relative value), Precisely detecting tolerances: ±0.2m (Locating,route,depth)

7）sampling frequencies: 80MHz,40MHz,20MHz,10MHz

8）sampling method: automatic continuous sampling, no any discharging wave form can be left out absolutely.

9）low voltage impulse: 0.05/0.1/0.2/0.5/1/2/8uS, seven

10）Output power: Route power: 100W,Impact power: 0-400W

11）Impact high voltage: 0-35kV

12）short circuit current: 0-320mA

13）Burn through power: 0-1225J

Notă

A During testing if it occurs abnormal, press the "stop" button or turn off the power switch to ensure safety.

B Indiferent de test, cablul testat trebuie să fie complet descărcat înainte de a scoate cablul de înaltă tensiune.

Problemă comună și soluție

1. Niciun răspuns după pornire:

l Verificați sursa de alimentare AC 220V;

l Verificați dacă siguranța este bună

2. Tensiunea de pornire nu este normală

l Verificați firul de împământare, firul de împământare de înaltă tensiune este bun și dacă butonul de reglare a tensiunii este slăbit;

3. High voltage can't be started.

l Check if "Adjust Voltage" knob at zero;

4. Butonul de oprire nu răspunde

l Apăsați butonul de oprire timp de 2 până la 7 secunde sau când apăsați butonul de oprire, pentru a trage maneta de pornire.
