Calibrator portabil de câmp contor de energie trifazat

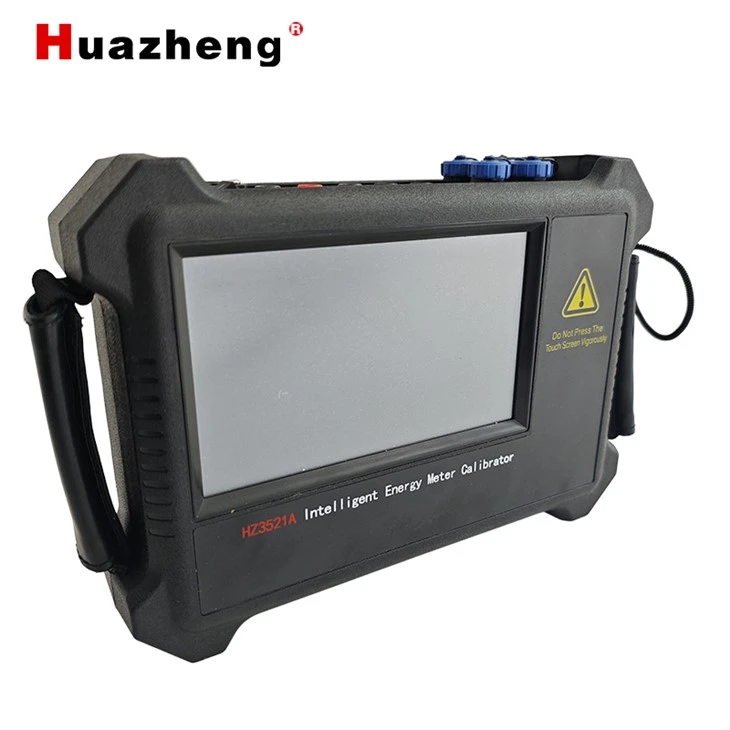

HZ-3521 portabil trifazat contor de energie calibrator de câmp
Calibratorul de câmp al contorului de energie trifazat este un produs avantajos printre produsele din seria de măsurare a energiei electrice ale companiei și este integrat cu calibratorul contorului de energie și dispozitivul de măsurare de joasă tensiune, cu calibrarea erorilor contorului de energie, hotărârea cablurilor de eroare, măsurarea raportului de transformare, citirea contorului, măsurarea armonică și alte funcții.
Introducere în funcții
1. Un ecran LCD color TFT de înaltă luminozitate, de înaltă definiție și de înaltă rezoluție se afișează clar și frumos, cu conținut mare de informații și conținut bogat, iar ecranul afișează toți parametrii măsurați pe site.
2. Tensiunea monofazată și trifazată, curentul, puterea, faza, factorul de putere activ și reactiv, frecvența și alți parametri pot fi măsurați în timp real.
3. Contorul de energie și erorile terminale pot fi calibrate, iar contoarele de energie activă și reactivă cu inducție electronică monofazată și trifazată pot fi inspectate.
4. Modurile de intrare a pulsului includ intrare manuală, intrare fotoelectrică și intrare puls electric în trei moduri.
5. Contoarele de prindere 100A, 500A și 1000A sunt opționale, iar raportul de transformare al transformatorului de curent de joasă tensiune este măsurat direct; este ușor să găsiți circuitul deschis și contactul slab în circuitul secundar CT, scurtcircuitul intern turn-to-turn al CT și dacă raportul de transformare pe plăcuța de identificare CT este în concordanță cu raportul de transformare real al CT.
6. Se poate măsura conținutul de 2nd ~ 51 armonice de tensiune și curent monofazat și trei faze.
7. Pot fi măsurate formele de undă ale tensiunii și curentului fazelor A, B și C.
8. O gamă largă de surse de alimentare de lucru este AC57 ~ 450V; linia de testare, adaptorul și sursa de alimentare a bateriei pot fi alese, respectiv, iar încărcarea online este disponibilă.
9. Cu un card de memorie de mare capacitate, poate stoca date de calibrare a câmpului de peste 10000 de grupuri de contoare de energie și este acceptată stocarea pe disc U; astfel de date pot fi salvate permanent la ștergerea non-umană
10. Sistemul software de la sol se poate conecta cu sistemul de marketing, cu o interfață prietenoasă, operare ușoară, funcții complete și ușor de actualizat; datele de testare nu pot fi modificate, iar software-ul are funcții precum statistici, interogare și imprimare; formatul raportului de testare poate fi setat în funcție de cerințele utilizatorilor.
11. Citiți datele de înregistrare ale contorului electronic de energie multifuncțional, inclusiv datele de citire, înregistrările pierderilor de presiune și ceasul.
12. Calibratorul are funcția de auto-corecție a transformatorului de clemă și nu poate fi necesar să fie returnat din fabrică pentru calibrare după înlocuirea contorului de prindere.
Indicatori tehnici
Domeniul de tensiune | AC 40-440V | ||||
Intervalul curent (suprasarcină dublă) | Intrare terminal | 5A, 1A | |||
Intrare clema contorului | 5A 20A 100A 500A 1000A 1500A | ||||
Clasă | Terminal 5A, terminal 1A | 0.05 | |||
Clemă 5A(Cu funcția de auto-corecție), clemă 20A | 0.2 | ||||
100A, 500A și 1000A | 0.5 | ||||
Constanta pulsului de putere | Terminal 5A, terminal 1A, clemă 20A, clemă 5A, clemă 100A, clemă 500A și clemă 1000A | FL=36000P/kWh FH=3,6×108 P/kWh | |||
Frecvență | 45-65Hz | ||||
Domeniul de măsurare a fazelor | -180 -- +180 grade | ||||
Raportul de transformare al transformatorului | <> | ||||
Influența tensiunii | <> | ||||
Influența frecvenței | <> | ||||
Influența temperaturii | <> | ||||
Abatere de 24h | (0.1)< ±0.02%=""><> | ||||
Erori de bază | U.I Măsurare armonică | ||||
Intrare terminal | Măsurare | Armonicile 2-51 | |||
Putere activă | ±0,1% ±0,05% | Precizia măsurării | ±0,01% (raportat la valul fundamental 100% ) | ||
Putere reactivă | ±0,1% | Alți indicatori tehnici | |||
Putere | ±0,1% ±0,05% | Comutarea sursei de alimentare | AC57.7 ~ 440V (45 ~ 65Hz) | ||
Voltaj | ±0,1% ±0,05% | Consumul de energie | Despre 6VA | ||
Curent | ±0,1% ±0,05% | Temperatura mediului | -20'C--+40'C(Precizie garantată) | ||
Frecvență | ±0,05 Hz | Umiditate relativă | 40%-95% Fără condens | ||
Fază | ±0,1 grade ±0,05% grad | Timp de încălzire | <> | ||
Greutate | 1,8 kg | Dimensiuni generale | (L)249*(W)154*(H)58mm | ||
