Patru canale detector de descărcare parțială de gestiune

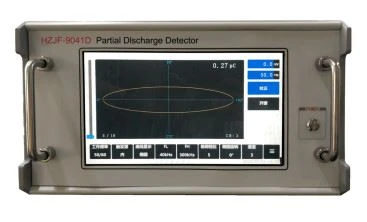

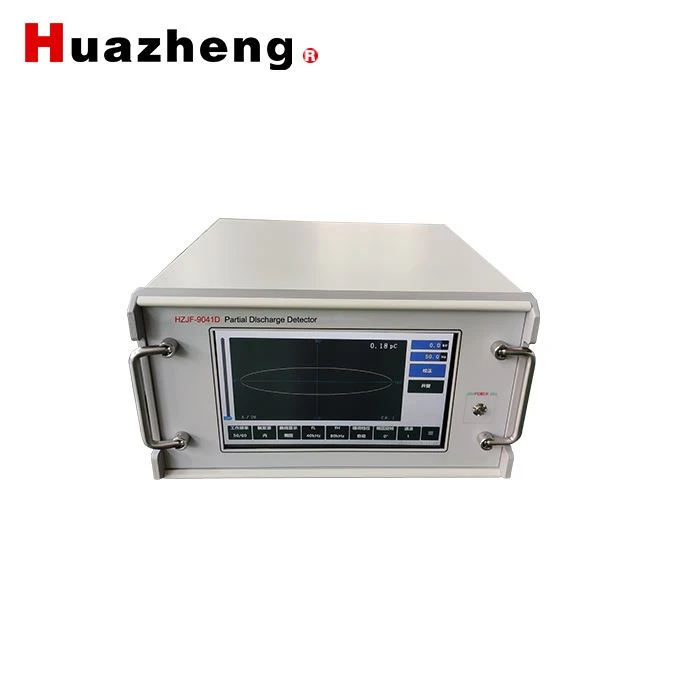

HZJF-9041D patru canale detector de descărcare parțială de gestiune

Prezentare generală

Detectorul de descărcare parțială HZJF-9041D este un nou tip de detector digital de descărcare parțială dezvoltat de compania noastră. Păstrează avantajele detectorului de descărcare parțială HZJF-9041, reduce volumul și optimizează performanța. Acesta folosește un ecran tactil de 10.1 inch pentru a înlocui modul tradițional de funcționare a oscilografului și a butonului fizic, făcându-l mai convenabil de utilizat.

Instrumentul adoptă funcționarea completă a ecranului tactil, care nu numai că îmbunătățește durata de viață a operației, dar are și următoarele funcții: o corecție automată a cheii; raportul divizorului de tensiune de încercare de înaltă tensiune poate fi setat; datele de testare ale încărcării comunicațiilor seriale. Instrumentul are caracteristicile de sensibilitate ridicată, gamă largă de aplicații, o gamă dinamică largă de sisteme de amplificare, combinații de benzi de frecvență multiple (nouă tipuri) și capacitate puternică anti-interferență. Este un instrument practic de testare parțială a descărcării utilizat pe scară largă de departamentele de energie electrică, producători și institute de cercetare științifică.

Principalii indicatori tehnici

1. Capacitatea echivalentă variază de la 6pF la 250 μ F

2. Numărul de canale: Patru canale

3. Domeniu de masurare: 0.1pc-10000nc

4. Sensibilitatea la detecție și curentul admisibil (a se vedea tabelul 1)

Tabelul 1. Sensibilitatea de detecție și valoarea curentului admisibil al unității de intrare

5. Baza de timp a scanării eliptice

(1) Frecvență 50/60, 100, 150, 200, 400Hz

(2) Rotație: 30 ° ca prima treaptă de viteză și se poate roti la 120 °

(3) Metoda de lucru: elipsă sinusoidală linie dreaptă

6. Unitate de afișare

Se utilizează un ecran tactil capacitiv de 10,1 inch.

7. Amplificator

(1) 3dB frecvență joasă fl:10, 20, 40KHz opțional

(2) 3dB de înaltă frecvență fh: 80, 200, 300kHz opțional

(3) Ajustarea câștigului, ajustarea brută 6, diferența de câștig între trepte de viteză 20 ± 1dB, intervalul de ajustare fină >20db

(4) Asimetria răspunsului pozitiv și negativ al pulsului <>

8. Fereastra de timp

(1) Lățimea ferestrei: reglabilă, 5 ° ~ 170 ° la 50Hz

(2) Poziția ferestrei: fiecare fereastră se poate roti 0 ° ~ 170 °

(3) Două ferestre de timp pot fi deschise separat sau simultan.

9. Afișarea pulsului de vârf

Ecranul tactil afișează 1 zecimal (10pc sau mai mult), 2 zecimale (mai puțin de 10pc), eroare: ± 3% (în scală completă)

10. Afișarea tensiunii de încercare

(1) Gama 150kV

(2) Impedanță de intrare: >1m Ω

(3) Afisare: ecran tactil, afisare cu 1 zecimala

(4) Eroare: ± 1%

11. Afișarea frecvenței de încercare

Eroare: mai puțin de ± 1%

12. Sistem standard zero

Semnul zero este în concordanță cu toate frecvențele de scanare a elipsei

13. Structura

(1) Dimensiuni: 370mm (lățime), 460mm (adâncime), 215mm (înălțime)

(2) Greutate: aproximativ 12,5 kg
