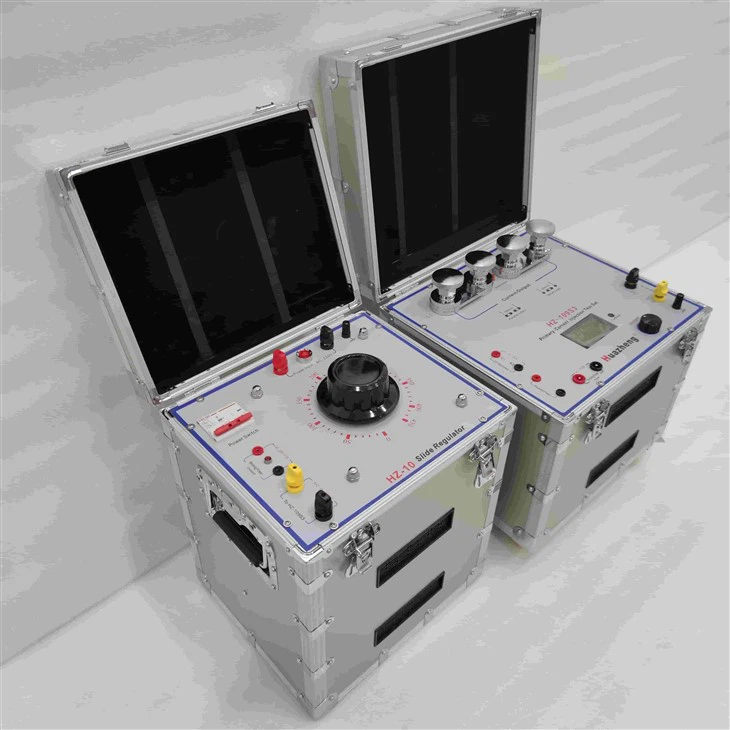

Tester de injecție de curent primar pentru întrerupător de circuit 3000A
HZ-109S3 3000Un tester de injecție de curent primar pentru întrerupător
I. Privire de ansamblu
Generatorul de curent ridicat HZ-109S3 (380V) folosește tehnologia de ieșire controlată cu cip ARM- și un transformator toroidal de mare capacitate, echipat cu un ampermetru cu afișaj cu cristale lichide (LCD) care arată simultan curenții primari și secundari, precum și raportul de transformare. Găzduit într-o carcasă din aliaj de aluminiu cu un panou PC, are un aspect plăcut din punct de vedere estetic, capacitate mare de ieșire, dimensiuni compacte și greutate redusă. Este potrivit în primul rând pentru aplicații în sistemele de alimentare care necesită testare cu curent ridicat, cum ar fi testarea raportului de transformare CT și testarea rezistenței de contact.
II. Specificații principale de performanță
2.1 Putere de intrare: AC: bifazic 380V·50A, 50Hz;
2.2 Curent de ieșire: AC: 3000A·5V sau 1500A·10V;
2.2 Afișaj digital LCD, care arată simultan curenții primari și secundari și raportul de transformare;
Interval de curent primar: 0-3500A, Rezoluție: 0,1A;
Interval de curent secundar: 0-6A, Rezoluție: 0,001A;
2.3 Precizie: RMS adevărat (0,3% din citire + 0.2% din scară completă);
2.4 Dimensiuni: Unitatea principală: 380mm×350mm×(360+70)mm;
Regulator de tensiune extern: 340mm×290mm×430mm;
2.5 Greutate: Unitatea principală 65Kg, Regulator extern de tensiune 45Kg.
Lista de ambalare
|
Nu. |
Articol |
Cant |
|
1 |
Unitate principală generatoare de curent ridicat HZ-109S3 (220 V). |
1 |
|
2 |
Regulator de tensiune de contact HZ-10 |
1 |
|
3 |
Cablu de testare pentru curent-înalt |
6 |
|
4 |
Cutie de cablu |
2 |
|
5 |
Cablu de alimentare dedicat (8 mm2-2,0 m) |
2 |
|
6 |
Cablu de conectare dedicat pentru regulatorul de tensiune și unitatea principală (8 mm2-1,0 m) |
2 |
|
7 |
Cablu învelit cu două-nuclee pentru sursa de alimentare funcțională (2×1,2 mm2-2 m) |
1 |
|
8 |
Cablu cu două-fire (2×1,2 mm2-5 m) |
2 |
|
9 |
Cablu de împământare transparent (2,5 mm2-1 m, 2 m) |
câte unul |
|
10 |
Urechi de conectare (8 mm) |
3 |
|
11 |
Clipuri dedicate (10 mm) |
5 |
|
12 |
Manual de utilizare |
1 |
|
13 |
Card de garanție |
1 |
